产品名称：陕西火焰检测器

产品型号：TYH-1型紫外线火焰检测器

一、简介

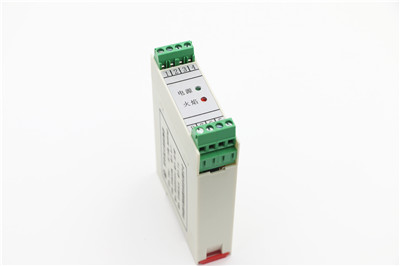

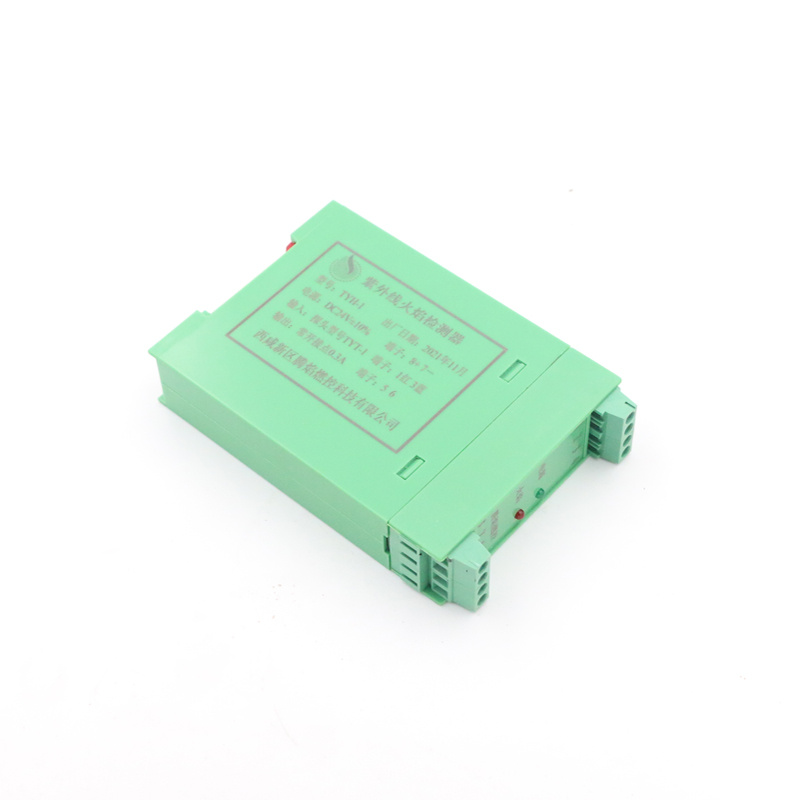

TYH-1型紫外线火焰检测器采用卡式安装外壳，配接探头TYT-1作为火焰传感器，体积重量小，安装使用方便，工作可靠、使用寿命长等特点，可广泛用于各种燃气、燃油锅炉的火焰监测及熄火报警的场合。

二、主要技术指标

1.工作电压：24VDC±10%;

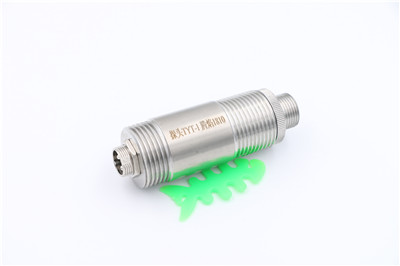

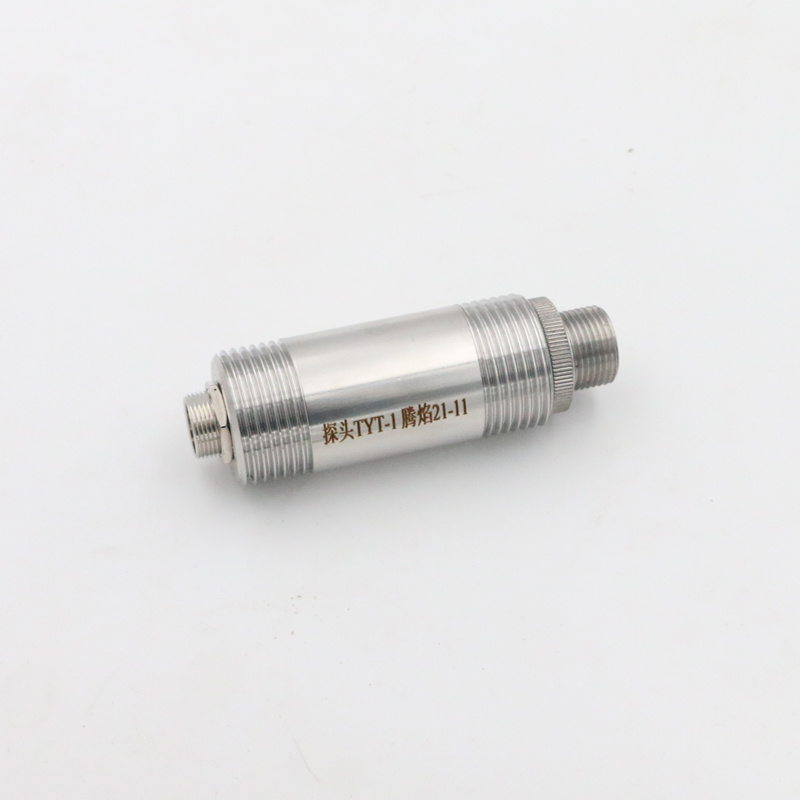

2.输入信号：探头TYT-1发出的火焰信号;

3.输出信号：一路继电器常开接点(0.3A)，在有火的情况下导通，没火的情况下断开。

4.测量有效距离：4米;

5.火焰探测灵敏度使用拨码开关5级可调(1级为灵敏度.高);熄火后继电器保持时间使用拨码开关3级可调(1级为灵敏度.高);出厂两者均为1级。

三、外形尺寸及端子接线说明

端子7、8接供电电源，8+ 7-。

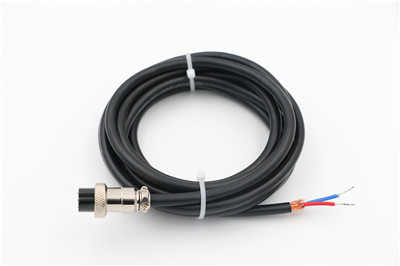

端子1、3接火检探头，1红3蓝。

端子5、6接继电器报警常开接点，无火常开，有火闭合。

绿色电源指示灯在电源供电正常的情况下亮，红色火焰指示灯在有火的时候亮。
